Протокол испытательной линии в Перми

Циклы · температура · измеряемая нагрузка

Сопоставьте изделие с программой испытаний или сервисным режимом, а не только с номинальным давлением.

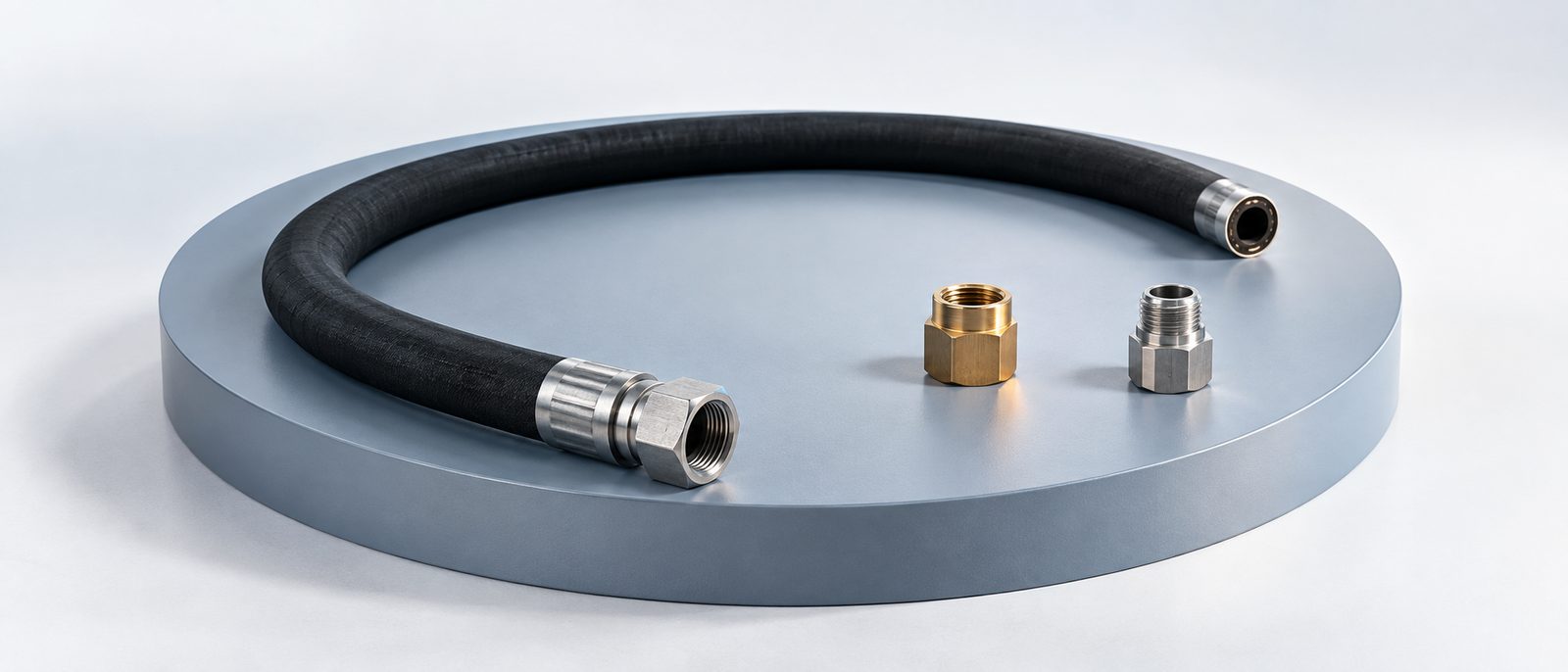

Промышленный рукав в широкой дуге и отдельные металлические окончания на круглом основании

Программа испытаний

Проверить линию по трём протоколам

Переключатель меняет не декорацию, а две связанные проверки рабочего режима, нагрузки или монтажа.

Три полосы испытательного протокола

Режим · нагрузка · монтаж

Запишите не одно число, а последовательность условий, в которых линия должна сохранять работоспособность.

01

Рабочий режим

01

Испытательная или сервисная среда

Назначение контура, состав продукта и режим промывки

04

Температурная программа

Начальное состояние, рабочий нагрев и внешнее воздействие

02

Нагрузка линии

02

Профиль давления

Рабочая ступень, пики, сброс и повторяемость цикла

03

Измеряемый расход

DN и подача для контрольной точки программы

03

Монтаж

05

Число циклов и перемещение

Движение, вибрация, изгиб и изменение длины между точками

06

Контрольные окончания

Исполнение, уплотнение и ориентация на стенде или агрегате

Проверяемые партии

Сопоставить диапазон и реальные позиции

Сначала выберите класс линии, затем сравните шесть товаров, собранных в три рабочие пары.

Группы испытательного контура

Оснастка и соединения

Выберите семейство изделий после разделения силового, сервисного и технологического участков.

Рукава высокого давления (РВД)16
Промышленные рукава8
Фитинги и адаптеры4 615

Позиции для протокола сравнения

Контрольная выборка Перми

Шесть товаров образуют список кандидатов, параметры которых нужно сверить с программой режима.

Загружаем товары…

Журнал результатов

Сверить практику и инженерные выводы

Четыре отраслевых контура остаются перед глазами, а три длинных протокола читаются по одному.

Четыре протокола для разных контуров

Испытания и сервис

Разборы отделяют стендовую гидролинию, трансмиссионный узел, насосное оборудование и горячие либо химические среды.

Две гибкие гидролинии с прямыми окончаниями у простого наземного крепления

Испытательные стенды авиадвигателей: параметры наземной гидролинии

Испытательный стенд

Что уточнить при подборе РВД для наземного испытательного оборудования в Перми: режим давления, температура, чистота, трасса и соединения.

Источники: ОДК — ОДК-Пермские моторы · Parker — Safety Guide 4400-B.1

Читать материал
Рукав с защитной оплёткой проложен широкой дугой вокруг круглого макета крепления

Редукторы и трансмиссии: трассировка и чистота наземных гидролиний

Редукторный узел

Ориентация соединений, длина, движение узла и чистота при подборе рукавов для наземных производственных и испытательных линий Перми.

Источники: Вертолёты России — Редуктор-ПМ · Parker — Safety Guide 4400-B.1

Читать материал
Зелёный промышленный рукав с открытым концом и отдельный стальной фланец

Насосное оборудование: различать гидропривод и сервисные контуры

Насосный контур

Подбор рукавов для насосного и сервисного оборудования в Перми: назначение линии, среда, напор или всасывание, давление и соединения.

Источники: Новомет — официальный сайт · Parker — Safety Guide 4400-B.1

Читать материал
Серый гофрированный рукав, отдельное уплотнение и металлическое окончание

Нефтепродукты, химические среды и пар: три отдельных задачи подбора

Горячая среда

Как описать среду для промышленного рукава в Перми: состав, концентрация, температура, контактирующие материалы и отдельные требования к пару.

Источники: СИБУР — СИБУР-Химпром · Gates — Industrial Hose Product Catalogue 2024 · Parker — Safety Guide 4400-B.1

Читать материал

Протоколы проверки линии в Перми

Каждый протокол собирает одну тему в последовательный список проверок.

Протокол 01

РВД и промышленные рукава в Перми: начать с назначения линии

  1. Подбор рукава для производственного оборудования начинается не с похожего внешнего вида, а с назначения контура. Гидропривод, подача технологической жидкости и отвод среды требуют разных исходных данных. Для запроса в Перми полезно заранее указать рабочую среду, давление, температуру, условный диаметр DN и тип соединения. Если известно обозначение установленной сборки, его передают полностью вместе с маркировкой рукава и артикулом наконечника: отдельные цифры и буквы могут определять исполнение, которое нельзя заменять приблизительным аналогом.

  2. РВД, промышленные рукава, фитинги и адаптеры решают разные задачи. Рукав высокого давления рассматривают как часть гидравлической сборки; промышленный рукав — с учётом переноса конкретной среды, напорного или всасывающего режима. Фитинг проверяют не только по резьбе: имеют значение уплотняемая поверхность, геометрия посадки и совместимость со способом сборки. Каталог помогает сравнить точные обозначения, но не заменяет паспорт оборудования и документацию производителя.

  3. Когда часть маркировки утрачена, неизвестные данные лучше перечислить отдельно. Фотография ответной части помогает увидеть форму, но не определяет шаг резьбы, стандарт посадки или материал уплотнения. В запрос можно добавить до десяти точных позиций и общий комментарий о контуре. Исходные названия, SKU и ссылки на карточки сохраняются без региональной подмены, а подпись о Перми остаётся отдельным информационным слоем.

Протокол 02

Давление и геометрия наземного испытательного оборудования

  1. Пермское двигателестроение и производство трансмиссий дают отраслевой контекст для разговора о наземных испытательных линиях, вспомогательных гидроприводах и сервисных контурах. Это не означает возможности установить обычный промышленный РВД в бортовую систему или заменить им специальную авиационную сборку. Для линии с меняющейся нагрузкой фиксируют не только установившееся давление, но и возможные кратковременные пики. Разрывное давление не является разрешением работать выше заявленного рабочего предела.

  2. Маршрут сборки описывают вместе с длиной, фактическим движением узла, ориентацией окончаний, точками крепления и близостью горячих поверхностей. Минимальный радиус изгиба проверяют по выбранной серии, а запас длины не должен превращаться в перегиб, натяжение или скручивание. Фотографии обоих соединений и измерения между согласованными контрольными точками полезнее приблизительного названия. Требования к чистоте, осмотру и испытаниям задаются документацией установки и изготовителя сборки.

  3. Для неподвижного и подвижного участка одной машины могут потребоваться разные проверки. Важно показать крайние положения механизма, зоны возможного истирания и доступ для осмотра. Защитная оболочка не исправляет ошибочную трассу и не подтверждает допустимость скрытого перегиба. После монтажа применяют процедуру изготовителя оборудования, а не произвольное испытание повышенным давлением.

Протокол 03

Насосные контуры и нефтехимические среды

  1. Для насосного и сервисного оборудования важно отделять гидравлическую линию управления от линии переноса продукта. Масло в гидроприводе и технологическая жидкость на стороне насоса — разные среды даже в пределах одного агрегата. Если предусмотрено всасывание, в запросе отмечают разрежение и требование к устойчивости конструкции: способность выдерживать положительное давление сама по себе не подтверждает работу в вакуумном режиме. Специальные скважинные и противовыбросовые применения требуют отдельного документированного подбора.

  2. В нефтехимическом контуре название среды раскрывают до состава и концентрации, если эти данные доступны. Для совместимости учитывают внутренний слой, уплотнения, металлические детали и температуру. Перенос нефтепродуктов, химических продуктов и подача пара не объединяются словом «универсальный»: паровая линия проверяется как отдельное применение. Перед оформлением запроса собирают среду, DN, давление или разрежение, температуру, длину, радиус изгиба и оба соединения, сохраняя исходные названия и артикулы выбранных товаров.

  3. Таблица химической стойкости служит начальной проверкой материала, но не гарантирует пригодность всей сборки при неизвестной концентрации, нагреве или длительности контакта. Наружный слой оценивают отдельно по окружающей среде и механическим воздействиям. Если через одну линию последовательно проходят разные продукты или моющие составы, каждый режим указывают отдельно и сопоставляют с документацией конкретной серии.

Итоговый протокол допуска

Проверить направление и передать запрос

Карта поставки, выбранные позиции и форма собраны в одном заключительном рабочем месте.

Регистрация направления на Пермь

Поле протокола

Укажите регион вместе с назначением испытания и режимом, который требуется проверить.

Сдать протокол на проверку

Сверьте артикулы и перечислите ступени давления, температуру, длительность и контрольные окончания.

Выбрано 0 из 10

В протокол ещё не внесены сравниваемые позиции. Перейти к товарам
