Редукторы и трансмиссии: трассировка и чистота наземных гидролиний

Маршрут важнее внешнего сходства

При замене гибкой линии в наземном производственном оборудовании рукав рассматривают не отдельно, а вместе с подключёнными узлами. Две сборки одинаковой длины могут иметь разную ориентацию окончаний и работать в разных крайних положениях механизма. В заявку для Перми включают функцию контура и схему его размещения. Условия движения описывают фактически, а не предполагают по названию редуктора или трансмиссии.

Записывают положение обоих портов, возможные перемещения и места крепления. Важно сохранить доступ для осмотра и учитывать соседние нагретые поверхности. Parker Safety Guide выделяет скручивание, натяжение, боковые нагрузки, вибрацию и недостаточный радиус изгиба как факторы, влияющие на работу сборки. Более высокий класс давления сам по себе не устраняет неправильную геометрию установки или повреждение при контакте с конструкцией.

Длина и ориентация окончаний

Длину определяют между согласованными контрольными точками по исполнению наконечников и правилам изготовителя. Универсального измерения «от гайки до гайки» для всех соединений нет. Для угловых окончаний дополнительно фиксируют угол и относительную ориентацию. Если прежнюю сборку измеряли в снятом состоянии, полезно передать и положение линии на оборудовании: распрямлённая деталь не показывает все условия установленной трассы.

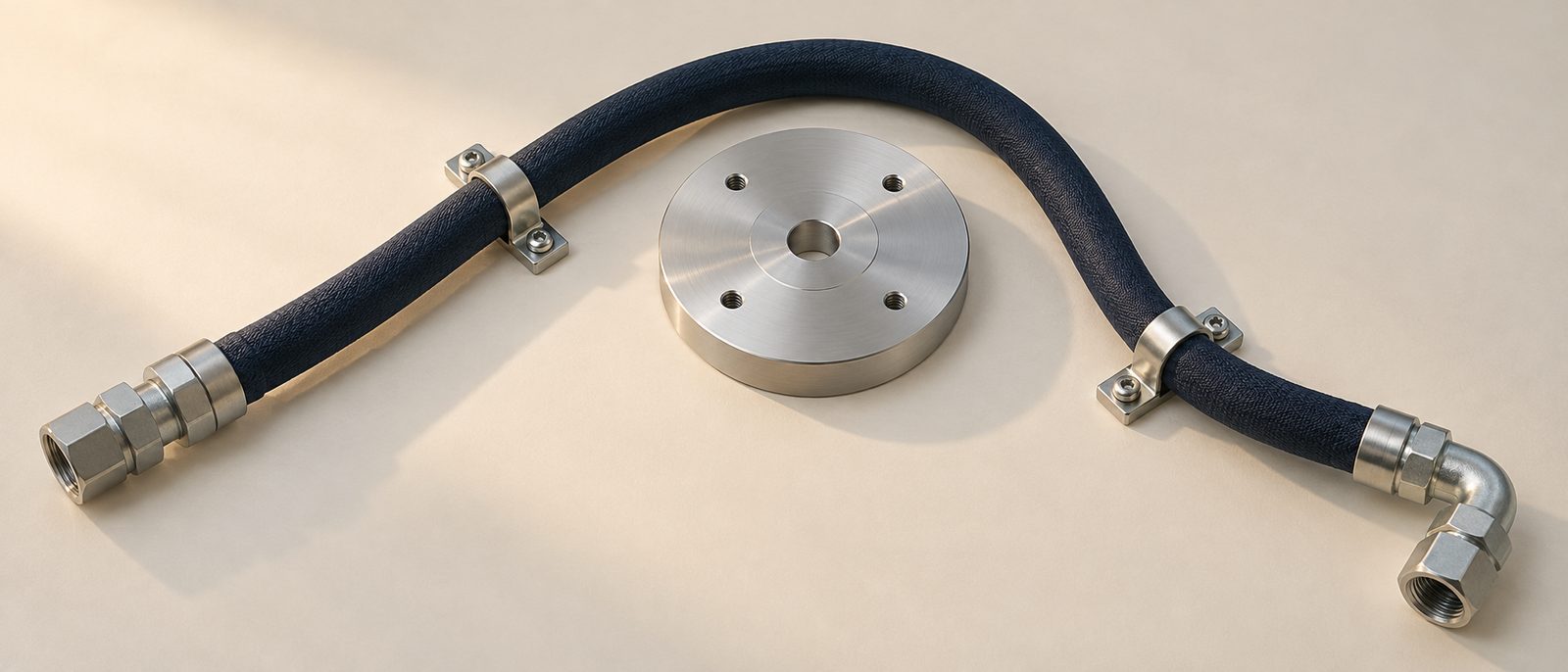

Минимальный радиус изгиба проверяют по конкретной серии и размеру рукава, включая участки возле муфт и крайние положения узла. Порядок монтажа должен исключать передачу скручивания при затяжке соединений. Запас длины не является самостоятельным доказательством правильной прокладки. Фактическую кинематику сопоставляют с инструкцией изготовителя оборудования; рекомендации для одного подвижного узла не превращают в универсальную схему для всех трансмиссионных стендов.

Чистота и согласованные компоненты

Чистоту линии рассматривают до выбора замены, а не только после соединения деталей. Уточняют требования установки к компонентам, подготовке сборки и обращению с открытыми окончаниями. Общая статья не назначает конкретный класс чистоты и не гарантирует его достижение. Если требование в документации неизвестно, это отдельный вопрос для согласования, который следует отметить в техническом описании запроса.

Рукав, фитинги и адаптеры проверяют как согласованную систему компонентов. Стандарт резьбы, шаг, размер, посадочная поверхность и уплотнение должны быть описаны точно. Возможность затянуть гайку не подтверждает допустимость соединения. Parker отдельно ограничивает смешивание компонентов без предусмотренного одобрения. Поэтому неизвестную взаимозаменяемость не заменяют предположением и не выбирают наконечник исключительно по внешне похожей ответной части.

Осмотр и данные для замены

Перед установкой выполняют предусмотренный инструкциями осмотр компонентов, затем проверяют размещение сборки и работоспособность контура по процедуре изготовителя. Для подбора передают точные обозначения, среду, рабочее давление, температурные условия, DN, контрольную длину, ориентацию окончаний и схему движения. При повторном повреждении полезно показать место дефекта и условия его возникновения. Каталог сохраняет артикул выбранной позиции, но не заменяет проверку трассы и требований наземного оборудования.
