Испытательные стенды авиадвигателей: параметры наземной гидролинии

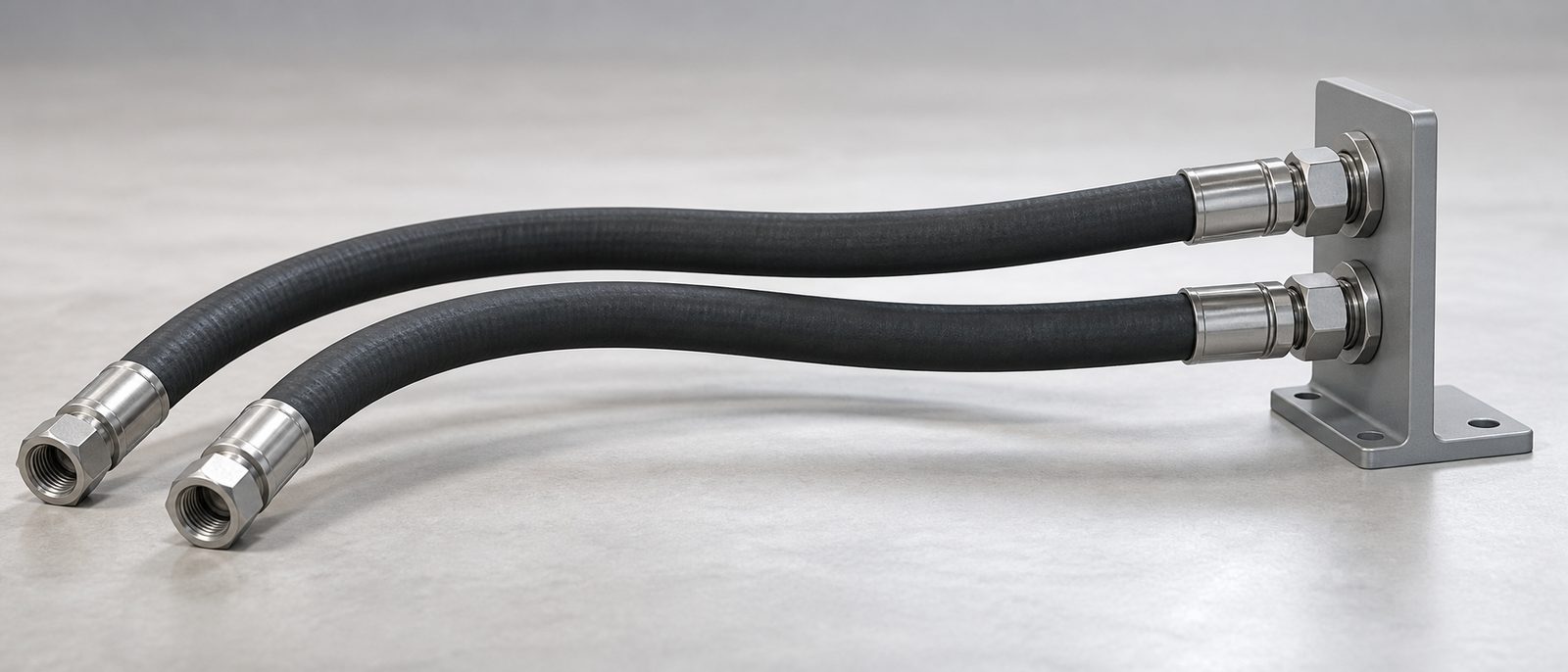

Сначала описать испытательный контур

В заявке на замену рукава полезно разделить функцию стенда и функцию самой линии. Подключение исполнительного механизма, возврат рабочей жидкости и вспомогательный сервисный контур могут выглядеть одинаково, но иметь разные требования. Название «рукав для испытаний» недостаточно: инженер фиксирует среду, последовательность нагружения и условия, которые задаёт документация установки. Без этих сведений нельзя выбрать исполнение только по знакомой оплётке.

Для подбора РВД в Перми записывают полный артикул исходной сборки, маркировку рукава, DN, длину и обозначения обоих окончаний. Если часть данных утрачена, её отмечают как неизвестную. Фотография ответных соединений помогает уточнить посадку, но не заменяет измерений и стандарта. Похожие гайки и одинаковый наружный диаметр не подтверждают взаимозаменяемость изделий или допустимость нового способа сборки.

Рабочее давление, пики и температура

Постоянное значение на манометре не описывает весь режим испытательной линии. В Parker Safety Guide отдельно рассматриваются кратковременные пики: их сопоставляют с допустимым рабочим давлением каждого компонента, а не с разрывным давлением рукава. Разрывное значение относится к испытательной характеристике изделия и не разрешает эксплуатацию выше рабочего предела. Для меняющегося режима исходные данные получают предусмотренным для установки способом измерения.

Температуру жидкости и окружающего пространства указывают раздельно, включая переходные режимы. Горячий узел рядом с трассой может воздействовать на наружный слой и уплотнения независимо от температуры внутри. Предельные характеристики одной детали нельзя переносить на всю сборку: проверяют рукав, окончания и уплотнения в согласованном применении. Числовые допуски выбирают из документации конкретной серии, а не из общей отраслевой статьи.

Чистота, размещение и контроль

Требование к чистоте задаётся назначением контура. Компоненты и сборка должны соответствовать ему при подготовке и монтаже; для замены заранее уточняют порядок обращения с открытыми окончаниями и контроля загрязнений. Нельзя назначить единый класс чистоты всем стендам. При сборке следуют инструкции изготовителя рукава и соединений: фактическая совместимость компонентов не устанавливается по возможности механически соединить их.

Трассу проверяют вместе с движением подключённого узла, доступом для осмотра и местами возможного контакта. Указывают ориентацию угловых окончаний и контрольные точки измерения длины. Минимальный радиус изгиба относится к выбранной серии и размеру; запас длины не должен создавать натяжение, скручивание или перегиб. После монтажа выполняют предусмотренные изготовителем установки проверки, без произвольной программы нагружения или обещания пригодности к любому испытательному режиму.

Что включить в запрос

Передайте назначение наземного контура, рабочую среду, давление и известные пики, температурный диапазон, DN, длину, оба соединения и требования к чистоте. Приложите общую схему трассы и точные обозначения, если они доступны. Эти сведения дополняют выбранную позицию каталога и помогают сохранить различие между подтверждёнными характеристиками и вопросами, которые ещё нужно уточнить у изготовителя оборудования.
